方案需求

为记录电梯环境异常情况的发生过程（如电梯破坏事件，打架事件，电梯异常情况经过记录等），通常会在电梯内安装摄像机设备。传统的电梯信息传输方案，往往采用随行线缆做传输通路，由于电梯是经常移动的，一般的线缆极易破损断裂，并且采用模拟、低分辨率的摄像机，画质差，信号传输衰减大。使用一段时间后又不得不更换，导致二次施工，工作量大、成本高、不易维护、施工周期长。

部分情况下，可能还需要接入一些其他产品，如广告屏，电梯物联网设备等。所以需求更高清便捷的传输方案，同时提升传输安全稳定性，并且支持功能扩展需求，降低施工难度和维护成本。

方案设计

电梯场景下的传输系统部署，在电梯井顶部和轿厢顶部，安装一对无线传输网桥设备即可实现。轿厢顶部无线网桥连接摄像机端、广告信息屏等，电梯井顶部的无线网桥通过有线网络连接到管理中心，即可轻松实现将电梯内视频数据传输到管理中心。因采用无线传输，电梯长期运行也不用担心线缆损坏造成视频丢失。

• 在电梯轿厢顶部，摄像机可以通过以太网直接与网桥相连，海康威视无线网桥传输设备可提供多个以太网接口，电梯轿厢端不仅可接摄像头，还可同时与其他网络设备（如广告机）等连接。选择DS-3WF0EC-5ACTE/R型号支持穿墙后100米距离稳定传输，再次大幅简化部署过程。

• 产品成对包装，自动配对，另一个网桥可以安装在井道内，或是电梯机房的顶部，与轿厢顶部的无线网桥建立无线连接，再通过小区或大楼现原有网络线路，连接到中心机房，无需过多施工改造。

• 电梯网桥可根据部署所处楼栋的高度，选择100米，200米，500米的产品，基本可以覆盖大部分场景下的使用需求。

• 在机房的配置安防PC，内置安防助手，可一键安装海康互联综合安防平台，实现对网桥及视频设备的管理功能。

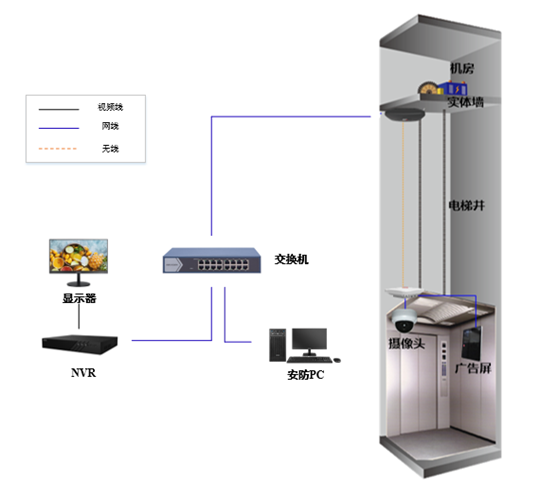

方案拓扑图

方案特色

• 超远传输：覆盖100~500米电梯场景，传输难题轻松搞定。

• 安装便捷：使用无线传输方式，不受电梯移动因素干扰，安装传输方便，施工周期短，后期维护简单。同时随着需求不断的变化增多，电梯轿厢内部需要连接的设备和要传播的内容也逐渐增多，无线网桥的多网口设计能很好的满足扩展功能的需求。

• 简配置：成对包装，即插即用，自动调整传输信道，提升传输质量。

• 穿墙传输：500米网桥型号支持穿墙100米距离传输，信号稳定，极大简化施工过程。
